Acquastop Classic Swing και Basic Swing

Αντιπλημμυρικές πόρτες αλουμινίου Acquastop Swing (Classic & Basic) για μερική κάλυψη. Εύκολη χρήση για ηλικιωμένους/ΑμεΑ, πιστοποιημένη στεγανότητα, custom διαστάσεις.

Acquastop Swing (Classic & Basic)

Αντιπλημμυρική Πόρτα Μερικής Κάλυψης

Μόνιμη προστασία για εισόδους, αποθήκες και κατοικίες – με εύκολη χρήση ακόμα και από ηλικιωμένους και άτομα με ειδικές ανάγκες

Η σειρά Acquastop Swing (Classic Swing – CSW & Basic Swing – BSW) προσφέρει αποτελεσματική αντιπλημμυρική προστασία για σημεία που κινδυνεύουν από εισροή νερού σε μερικό ύψος — όπως εισόδους, ράμπες, αποθήκες, βοηθητικούς ή τεχνικούς χώρους.

Οι πόρτες Swing τοποθετούνται μόνιμα στο άνοιγμα του κτιρίου και ενεργοποιούνται άμεσα, με μία μόνο κίνηση, χωρίς εργαλεία ή τεχνικές γνώσεις. Είναι κατασκευασμένες κατά παραγγελία, από ανθεκτικά προφίλ αλουμινίου και στεγανοποιήσεις υψηλής αντοχής τύπου EPM.

Κατάλληλες για ηλικιωμένους & άτομα με μειωμένη κινητικότητα

Τα μοντέλα Swing έχουν σχεδιαστεί ώστε να μπορούν να χρησιμοποιηθούν εύκολα από όλους, χωρίς κόπο. Ο μηχανισμός EasyStop® (CSW) και ο μοχλός διπλής σύσφιξης (BSW) απαιτούν ελάχιστη δύναμη, χωρίς περίπλοκα βήματα ή βάρη.

Είναι η ιδανική λύση για:

Μόνιμους κατοίκους σε περιοχές με πλημμυρικά φαινόμενα
Ηλικιωμένους που διαμένουν μόνοι
Άτομα με περιορισμένη αυτονομία
Οικιακές και επαγγελματικές εφαρμογές με ανάγκη για άμεση και ασφαλή ενεργοποίηση

Πλεονεκτήματα

Σταθερή μόνιμη εγκατάσταση
Ενεργοποίηση σε 10 δευτερόλεπτα
Πιστοποιημένη στεγανότητα (ANSI 2510 / BS 851188)
Κατασκευή κατά παραγγελία
Δυνατότητα δίφυλλης έκδοσης (με ενδιάμεσο στήριγμα)

Κατάλληλη για:

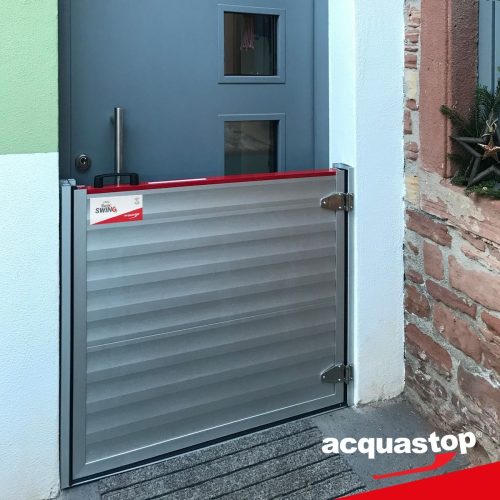

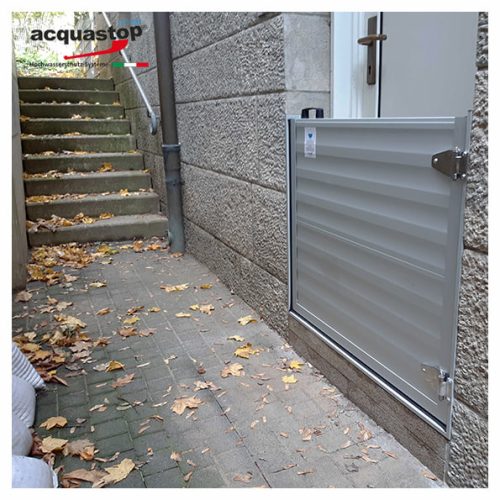

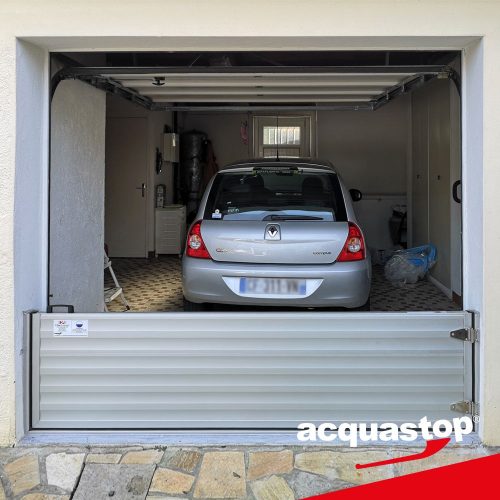

Εξωτερικές πόρτες & εισόδους κατοικιών
Καταστήματα & βιτρίνες
Γραφεία, υπόγεια, αποθήκες
Διατηρητέα ή ιστορικά κτίρια
Βιομηχανικές εγκαταστάσεις

Κατασκευή και Λειτουργία

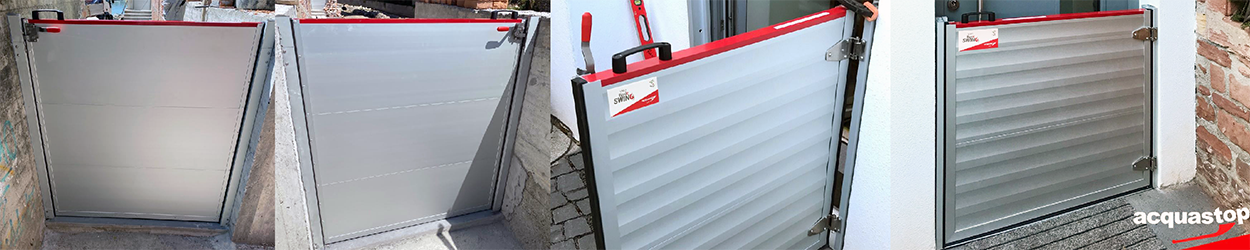

Οι αντιπλημμυρικές πόρτες Classic Swing (CSW) και Basic Swing (BSW) κατασκευάζονται εξ ολοκλήρου κατά παραγγελία, βάσει των ακριβών μετρήσεων του ανοίγματος. Η κατασκευή γίνεται σε εξειδικευμένη παραγωγική μονάδα, ώστε το τελικό προϊόν να ταιριάζει απόλυτα στις ιδιαιτερότητες κάθε χώρου.

Κάθε πόρτα αποτελείται από σταθερό πάνελ αρθρωμένο πάνω σε κάσα, η οποία τοποθετείται στην περίμετρο του ανοίγματος της πόρτας.

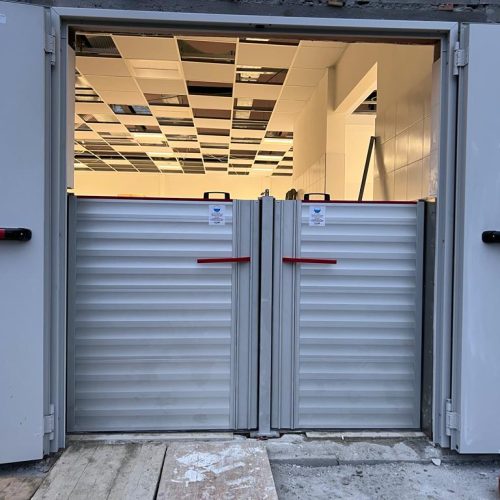

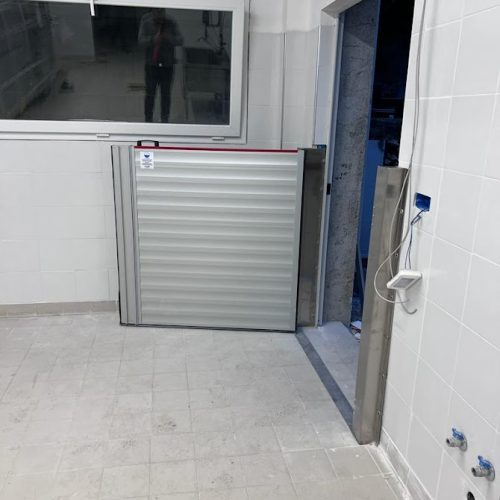

Το μοντέλο Classic Swing (CSW) ξεχωρίζει χάρη στο αρθρωτό σύστημα EasyStop, που περιλαμβάνει αφαιρούμενο μοχλό σύσφιξης στην πλευρά αντίθετα από τους μεντεσέδες.

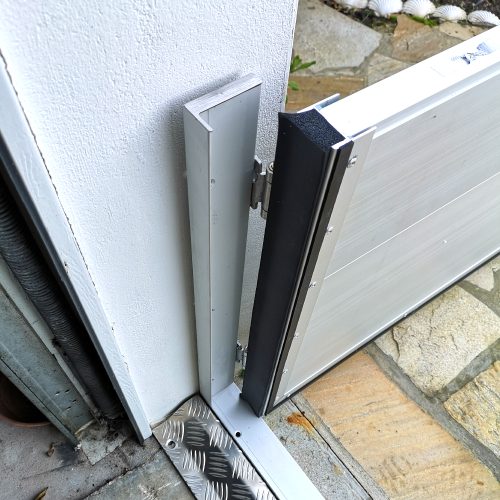

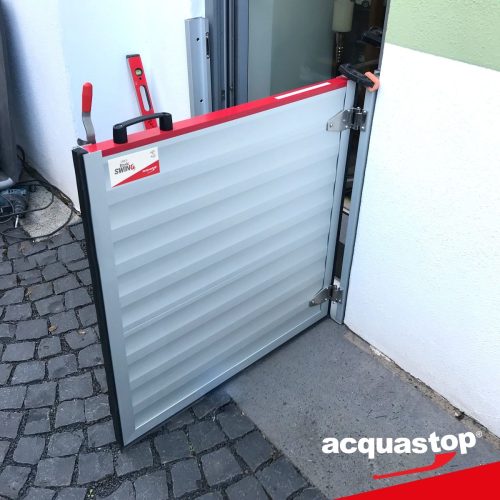

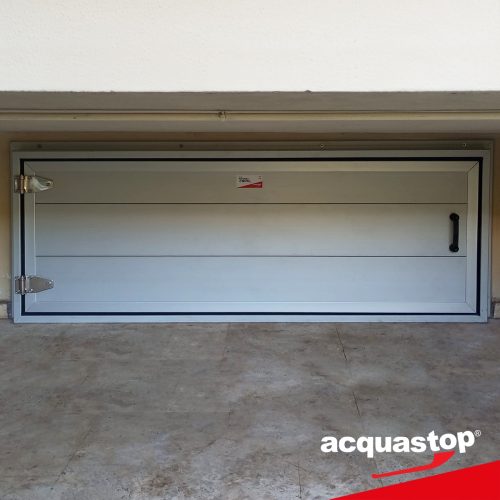

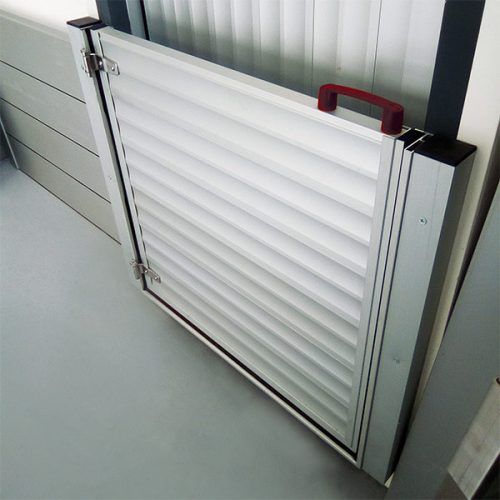

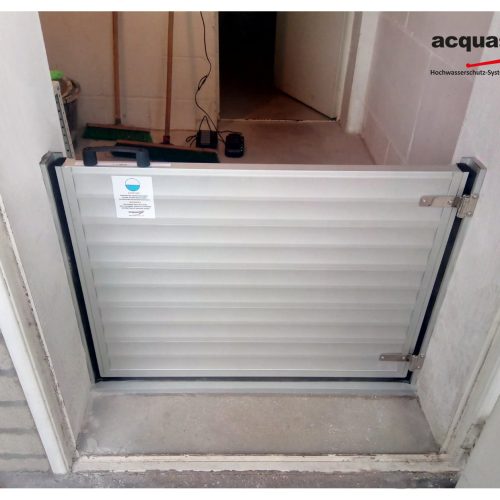

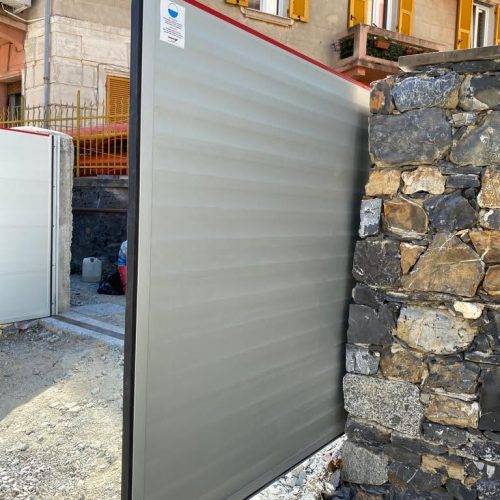

Το μοντέλο Basic Swing (BSW) χρησιμοποιεί μοχλό διπλής σύσφιξης για αποτελεσματική συμπίεση σε δύο κατευθύνσεις, συνθλίβοντας τα πλαϊνά λάστιχα. Το βάρος της πόρτας και οι ειδικοί μεντεσέδες εξασφαλίζουν την απόλυτη εφαρμογή στο κάτω μέρος, πάνω στο κατώφλι.

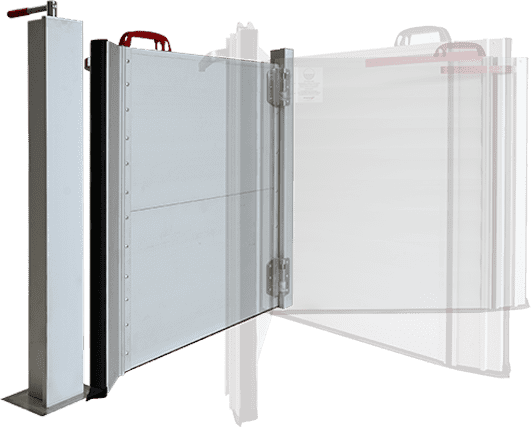

Φορά ανοίγματος

CSW (Classic): Άνοιγμα προς τα μέσα από τη ξηρή πλευρά — ιδανικό όταν η ενεργοποίηση γίνεται εσωτερικά ή υπάρχει εμπόδιο έξω.

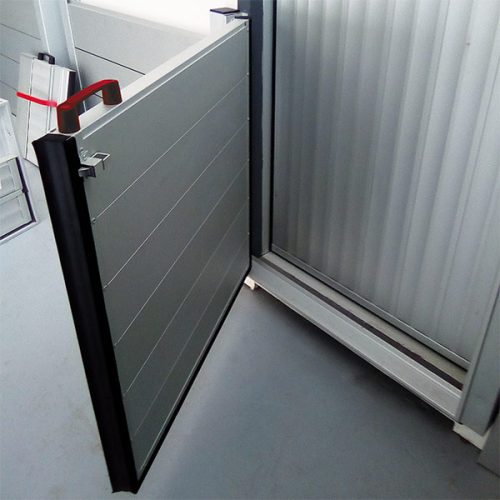

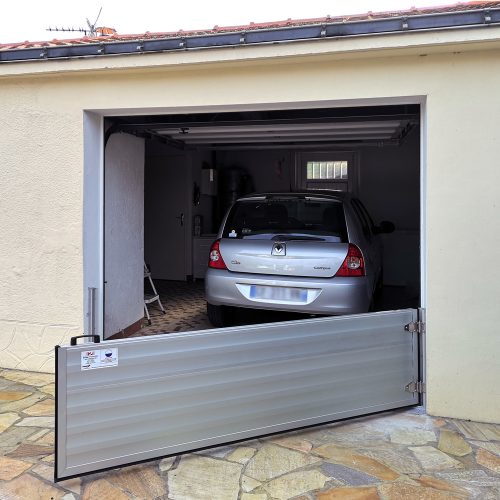

BSW (Basic): Άνοιγμα προς τα έξω από την πλευρά πλημμύρας — τυπική επιλογή για εξωτερικές εισόδους, ράμπες και βοηθητικά ανοίγματα.

Διαστάσεις

Μονόφυλλη: έως 205 cm πλάτος / 140 cm ύψος.

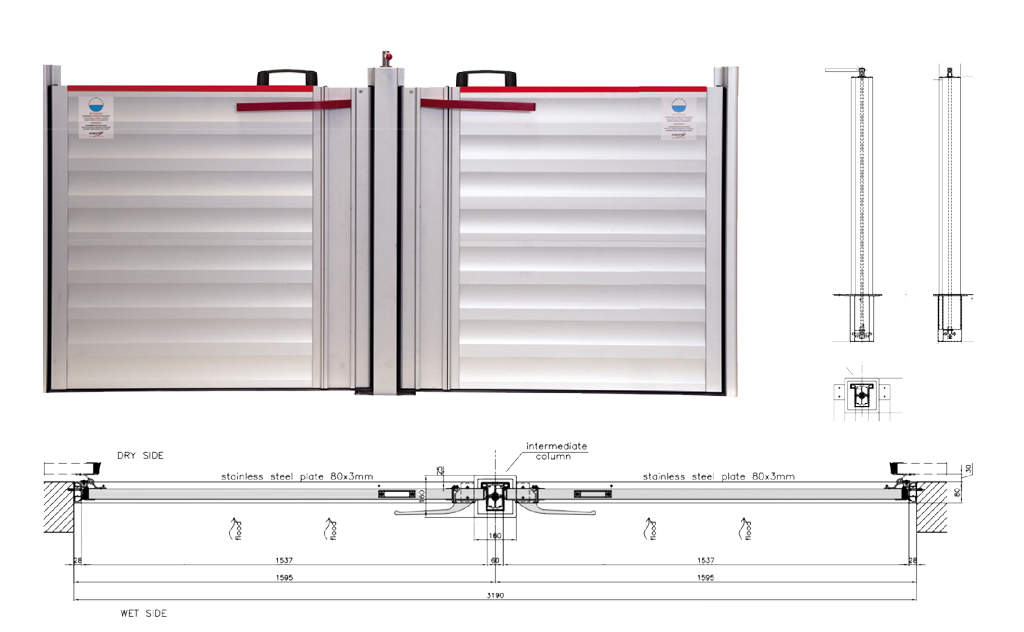

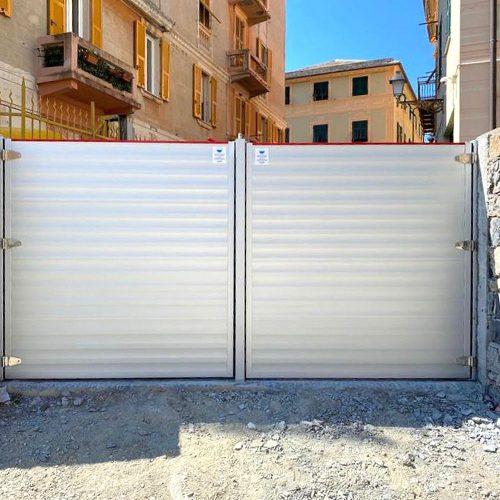

Δίφυλλη: δύο μονά φύλλα + ενδιάμεση κολόνα (πλάκα ή ground pot).

Πιστοποιήσεις

Δοκιμές στεγανότητας με μηδενικές/αμελητέες διαρροές.
Συμμόρφωση: ANSI 2510, BS 851188.

Συγκεντρωτικός Πίνακας Τεχνικών Χαρακτηριστικών

Χαρακτηριστικά	Classic Swing	Basic Swing
Κατηγορία (FEMA NFIP)	Ενεργή Αντιπλημμυρική Προστασία
Τύπος (FEMA NFIP)	Ξηρού τύπου (Dry Floodproofing)
Κατηγορία (ANSI 2510)	Αντιπλημμυρική Πόρτα
Τρόπος λειτουργίας	Σύστημα EasyStop	Μοχλός σύσφιξης διπλής ενέργειας
Ενεργοποίηση	10sec
Έλεγχος στεγανότητας	Istituto Giordano – 14/05/2019	Εσωτερικά εργοστασιακά
Συμμόρφωση με πρότυπα	ANSI 2510 / BS 851188
Μέγιστο Ύψος	140 cm
Μέγιστο Πλάτος	205 cm
Πάχος	40 mm
Υδροστατικό φορτίο	20 daN/m²
Πλευρά ενεργοποίησης	Πλευρά πλημμύρας	Πλευρά πλημμύρας (Εσωτερική πλευρά με εξάρτημα)
Πλαίσιο (κάσα)	Robust Plus διπλής όψης, με ανοξείδωτη πλάκα AISI 304 στο κάτω μέρος	Robust Plus τριών όψεων
Τοποθέτηση Πλαισίου(κάσας)	Στον λαμπά
Επιλογές	Σύστημα κλειδώματος με λουκέτο
Επιλογές	Μοχλός σύσφιξης για εφαρμογή από την ξηρή πλευρά	Αντάπτορας για εφαρμογή από την ξηρή πλευρά
Στεγανοποίηση	Σιλικόνη, μονοσυστατικό, ουδέτερης αλκοξικής βάσης. Συμμόρφωση με DIN 18545-E & ISO 11600 F+G (κατηγορία 25 LM).
Στεγανοποιητικά παρεμβύσματα (gaskets)	Στρογγυλεμένο στο EasyStop (τύπος BSW) Επίπεδο ορθογώνιο στο εσωτερικό του EasyStop	Ορθογώνιο με αυτοπροσαρμοζόμενη μεμβράνη (πλευρά πλημμύρας) Επίπεδο ορθογώνιο (ξηρή πλευρά)
Στεγανοποιητικά παρεμβύσματα (gaskets)	Προφίλ από ελαστομερές τύπου EPM (Ethylene Propylene Monomer) / TN (Thermoplastic). Διάρκεια ζωής 5 χρόνια ,υπό τις ενδεικνυόμενες συνθήκες συντήρησης
Σπρέι προστασίας παρεμβυσμάτων	Υπερκαθαρό βαζελινέλαιο – προστατεύει από ατμοσφαιρικούς παράγοντες, άλμη, παγετό και κάθε καιρική συνθήκη.
Τυπική συσκευασία ανά μπάρα	Εξωτερικό χαρτοκιβώτιο ενισχυμένης αντοχής. Προφίλ πολυουρεθάνης (anti-blow) περιμετρικά της μπάρας. Επικάλυψη με bubble wrap ανθεκτικό σε γρατζουνιές. Παράδοση σε παλέτα ή ξύλινο κιβώτιο.

Εγκατάσταση Acquastop Swing

Οι πόρτες Acquastop Swing τοποθετούνται μόνιμα στο άνοιγμα και παραδίδονται ρυθμισμένες για άμεση χρήση.

Η συνηθέστερη λύση είναι η εγκατάσταση εντός του ανοίγματος (reveal fixing), με αγκύρωση της κάσας στους πλάγιους τοίχους για μέγιστη στεγανότητα.

Όπου απαιτείται, εφαρμόζεται εξωτερική τοποθέτηση (face-fixing) με το καθολικό προφίλ RPL, διαθέσιμη και σε δίφυλλη διαμόρφωση με ενδιάμεση κολόνα.

Στην περίπτωση τοποθέτησης στον λαμπά (face-fixing) η κάσα προεξέχει 53 mm ανά πλευρά και απαιτείται τουλάχιστον 100 mm πάχος τοίχου, σε σκυρόδεμα, συμπαγή τοιχοποιία ή μεταλλικό πλαίσιο.

Η αντιπλημμυρική μπάρα Basic Swing αποτελείται από κάσα Robust Plus 3 πλευρών , ενώ η Classic Swing από κάσα Robust Plus 2 πλευρών και πλάκα inox 80χ3 στο κάτω μέρος.

Η αγκύρωση γίνεται με ούπα και ανοξείδωτες βίδες όπου χρειάζεται, ενώ τα σημεία επαφής σφραγίζονται με ουδέτερη σιλικόνη.

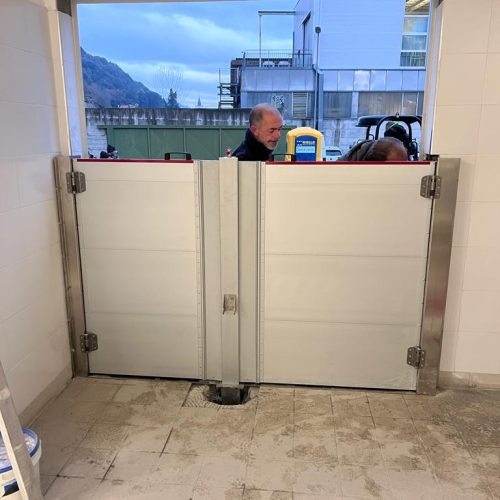

Στη δίφυλλη εκδοχή, η ενδιάμεση κολόνα αγκυρώνεται σε ground pot ή σε μεταλλική πλάκα με ειδικά βύσματα.

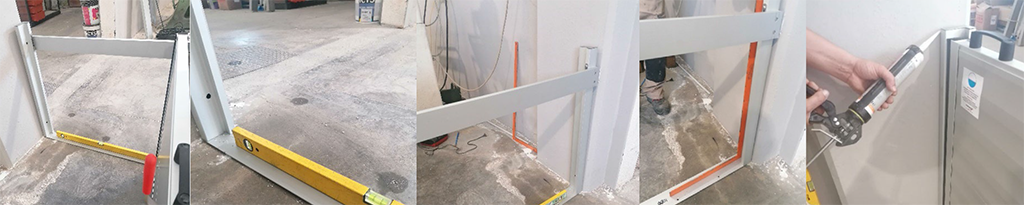

Καθοριστικό για τη στεγανότητα είναι ο ακριβής έλεγχος ορθογωνιότητας και ευθυγράμμισης πριν τη τελική σύσφιξη: οι διαγώνιοι, τα παράλληλα και η επαφή του φύλλου με τα λάστιχα πρέπει να επαληθεύονται ώστε η πόρτα να «κάθεται» σωστά και να σφραγίζει ομοιόμορφα.

Είναι αντιπλημμυρικές πόρτες αλουμινίου μόνιμης τοποθέτησης για μερική κάλυψη ύψους ανοίγματος (έως 1,40 m). Σχεδιάζονται κατά παραγγελία και ενεργοποιούνται άμεσα, χωρίς εργαλεία.

Classic (CSW): άνοιγμα προς τα μέσα από τη ξηρή πλευρά, με μηχανισμό EasyStop®.
Basic (BSW): άνοιγμα προς τα έξω από την πλευρά πλημμύρας, με μοχλό διπλής σύσφιξης.

Ναι. Και οι δύο λύσεις απαιτούν ελάχιστη δύναμη για ενεργοποίηση.

Έως 1,40 m ύψος και 2,05 m πλάτος ανά φύλλο. Υπάρχει δίφυλλη έκδοση με ενδιάμεση κολόνα (ground pot ή πλάκα αγκύρωσης).

Για τις λύσεις μερικής κάλυψης (BSW/CSW) το μέγιστο βάθος πλημμύρας ορίζεται από το ονομαστικό ύψος της πόρτας που θα επιλεγεί (έως 1,40 m).

Τυπικά εντός ανοίγματος για μέγιστη στεγανότητα. Εναλλακτικά, εξωτερικά (face-fixing) με προφίλ RPL. Απαιτούνται ~53 mm ελεύθερη εξοχή κάσας ανά πλευρά και ≥100 mm πάχος τοίχου.

Κατασκευή από αλουμίνιο EN AW 6060 T6 (ανοδίωση 10 μm) και λάστιχα στεγανοποίησης EPM. Το CSW φέρει πλάκα Inox 80×3 mm στο κατώφλι. Σχεδιασμένες για υδροστατική πίεση με μηδενικές/αμελητέες διαρροές στις δοκιμές.

Ναι. Συμμορφώνονται με ANSI 2510 και BS 851188. Για το ISW υπάρχουν δοκιμές σε ανεξάρτητο φορέα· για BSW/CSW εργοστασιακές δοκιμές στεγανότητας.

Συνήθως ναι, εφόσον πληρούνται οι αποστάσεις τοποθέτησης και εξασφαλίζεται η ορθογωνιότητα της κάσας. Γίνεται προμελέτη στο χώρο για να οριστικοποιηθεί η λύση.

Μετά από κάθε συμβάν: πλύσιμο–στέγνωμα, και περιοδικά λίπανση με σπρέι βαζελίνης. Μηνιαίος έλεγχος σύσφιξης και ελαστικότητας των στεγανοποιήσεων.

Το CSW είναι σχεδιασμένο για ξηρή πλευρά (άνοιγμα προς τα μέσα). Το BSW χειρίζεται τυπικά από πλευρά πλημμύρας· υπάρχουν ειδικά εξαρτήματα που διευκολύνουν τον χειρισμό από την εσωτερική πλευρά, ανά περίπτωση.

Σε λίγα δευτερόλεπτα (≈10ʺ) από 1 άτομο, χωρίς εργαλεία.

Αποτύπωση διαστάσεων, ευθυγράμμιση/ορθογωνιότητα κάσας, θερμικά συμβατά βύσματα/άγκυρες, ουδέτερη σιλικόνη στα σημεία επαφής και λειτουργική δοκιμή.

Ενδεικτική διάρκεια ζωής ≥5 έτη με σωστή συντήρηση. Η εγγύηση και οι όροι service καθορίζονται στην προσφορά του έργου.
